制冷型光纤光谱仪

JINGYI 景颐

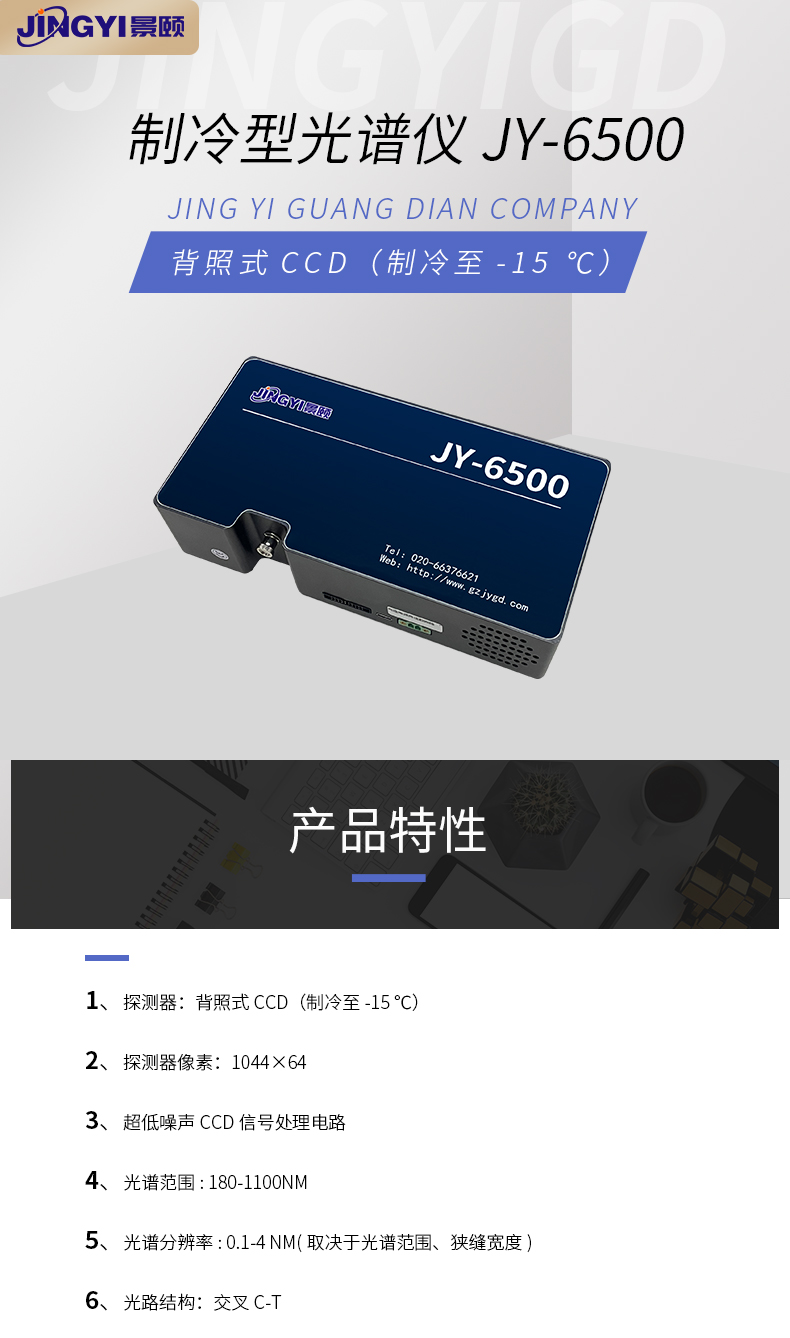

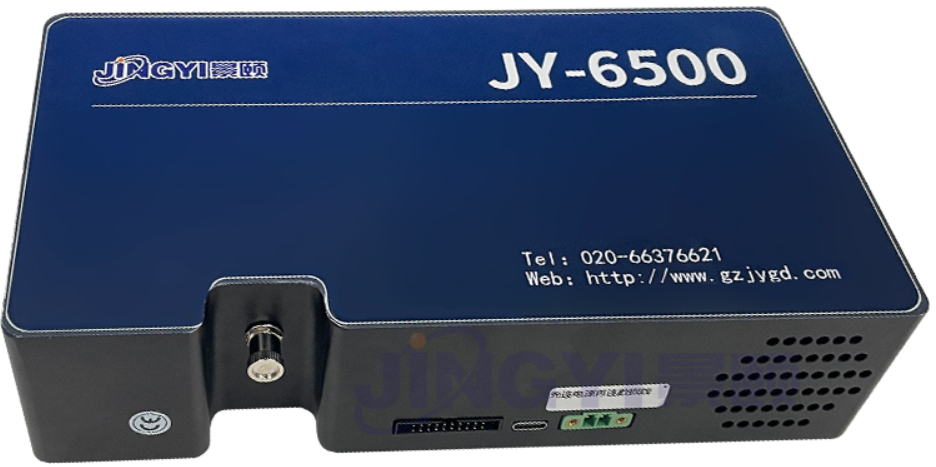

制冷型光谱仪 JY-6500
探测器：背照式 CCD（制冷至 -15°C）

产品介绍
PRODUCT PRESENTATION

景颐光电研制的高性能制冷型微型光纤光谱仪，它采用 1044×64 像素的制冷型线性 CCD，CCD 采用半导体制冷技术，CCD 可工作在设定的恒温环境（最低可达 -15°C），从而大幅降低了传感器的噪声，获得了极佳的信噪比（比同类竞争对手提高了约 2 倍），而且提高了测量可靠性，测量结果不随环境温度变化。同时，特别定制了超低噪声 CCD 信号处理电路，其量化噪声小于 3 COUNTS，为业界最佳水平。可接收 SMA905 光纤输入光或者自由空间光，通过 USB2.0 或者 UART 端口，输出测量所得的光谱数据。只需要一个 5V 直流电源供电，非常便于集成使用。

产品参数

探测器

类型	线阵背照式CCD（制冷到 -20°C）
探测光谱范围	180-1100 nm
有效像素	1044 × 64
像元尺寸	24μm × 24μm
全量程范围	～600 ke
灵敏度	6.5 uV/e-
暗噪声	8 e-

光学参数

波长范围	180-1100 nm
光学分辨率	0.01-1.3 nm（取决于狭缝、光谱范围）
性噪比	>1000:1
动态范围	50000 : 1
工作温度	-10～45°C
工作湿度	——

光路参数

光学设计	f/4 交叉非对称C-T光路
焦距	98 mm for incidence / 107 mm for output
入射狭缝宽度	5、10、25、50、100、150、200 μm 可选，其他尺寸可定制
入射光接口	SMA905光纤接口、自由空间

电气参数

积分时间	8 ms - 30 min
数据输出接口	USB 2.0
ADC位深	18 bit（输出18 bit）
供电电源	DC 5V±10%
工作电源	——
存储温度	-20°C to 70°C
操作温度	-10°C to 45°C

物理参数

尺寸	217×110×52 mm³
重量	1.65 kg
Sealing	Anti-sweat

产品特点

1、探测器：背照式 CCD（制冷至 -15°C）
2、探测器像素：1044 × 64
3、超低噪声 CCD 信号处理电路
4、光谱范围：180-1100nm
5、光谱分辨率：0.1-4nm（取决于光谱范围、狭缝宽度）
6、光路结构：交叉 C-T
7、积分时间：2ms-130s
8、供电电源：DC 5V±10% @ <2.3A
9、18 bit, 570KHz A/D Converter
10、光输入接口：SMA905 或自由空间
11、数据输出接口：USB2.0(High speed) 或 UART
12、20 针双排可编程外扩接口

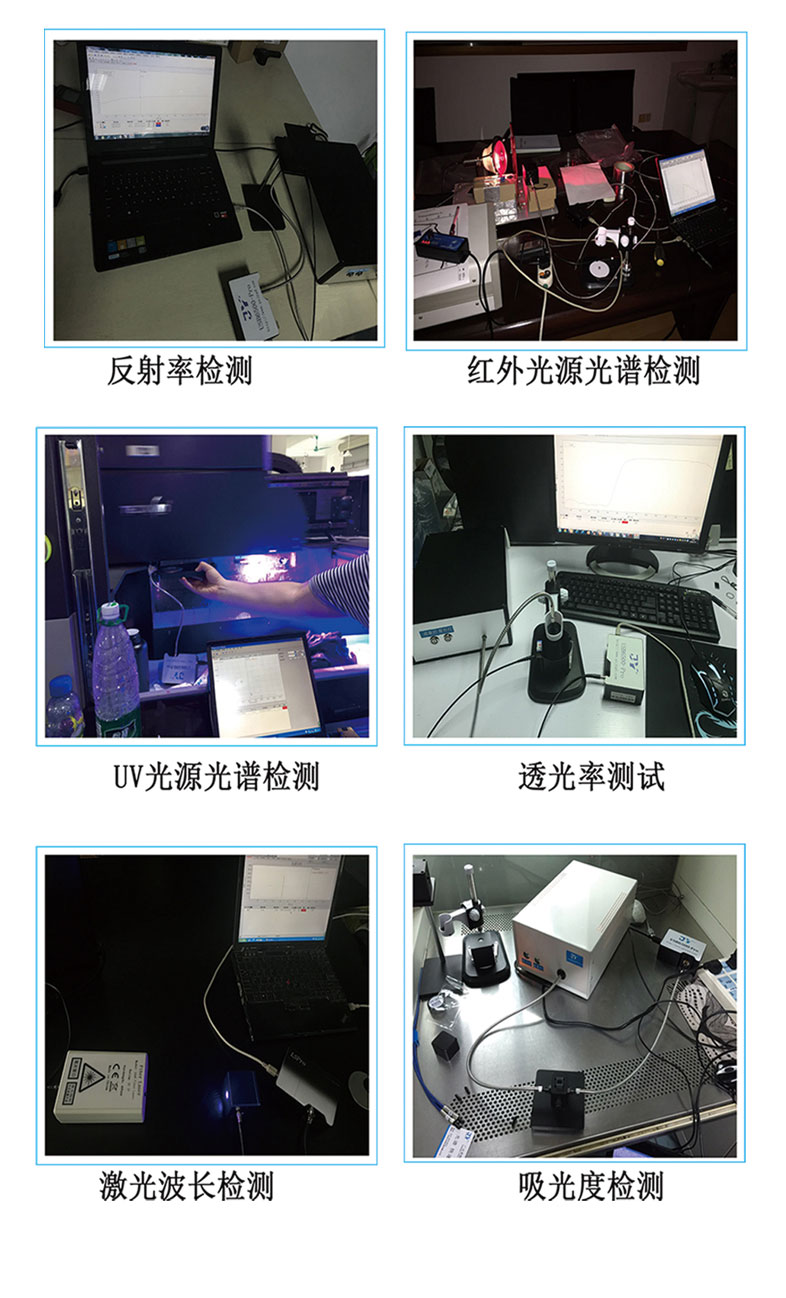

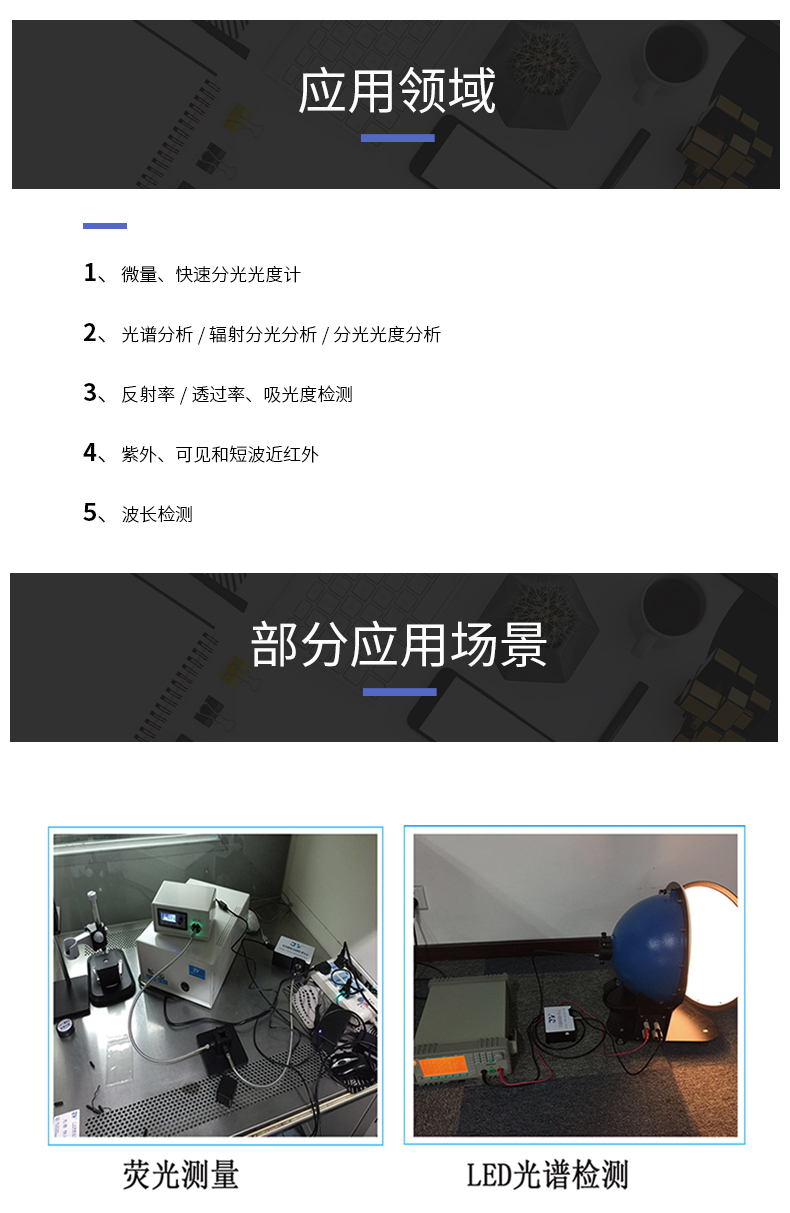

应用领域

1、拉曼光谱仪
2、微量、快速分光光度计
3、光谱分析 / 硫酸分光分析 / 分光光度分析
4、透过率、吸光度检测
5、反射率检测
6、紫外、可见和近红外
7、波长检测
