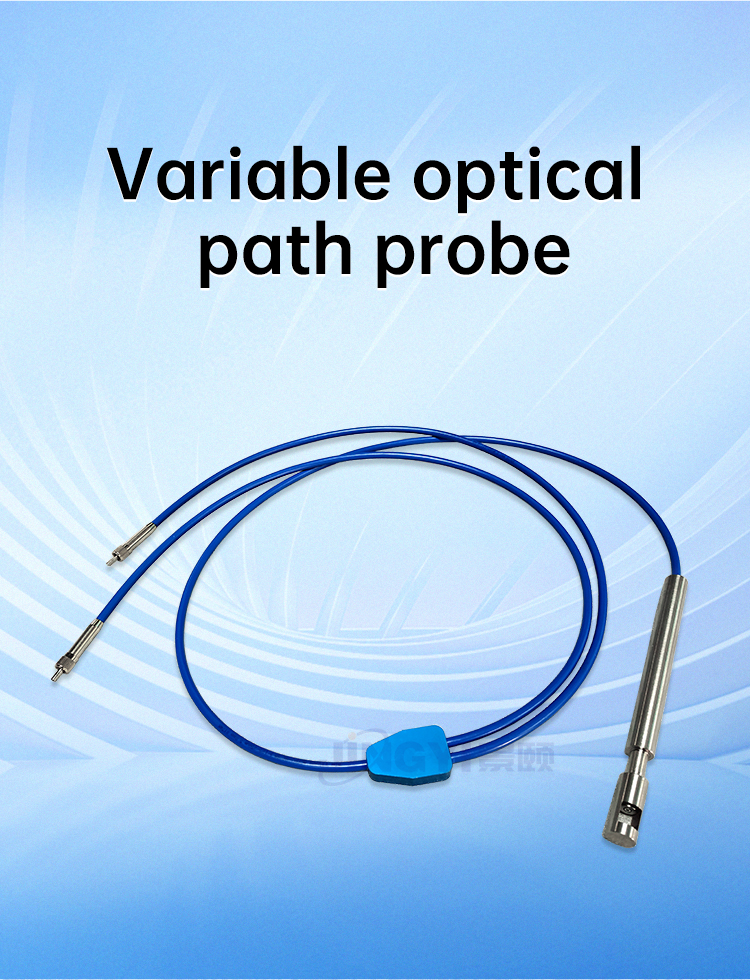

可变光程的透射式浸入探头可以用于在线测量液体吸收率。这个外径为1/2英寸探头的光程可以由用户

在0.5 mm到20 mm范围内设置，因此对于高吸收率或低吸收率液体是极其通用的。只要把探头末端浸

入液体中就可以进行测量了。光源的光通过一个标准SMA905接头可以耦合进由6根光纤组成的光纤束

然后一直传导到探头末端，经过由用户自定义的0.25-10 mm的物理间隙由一个漫反射的白色材料反射

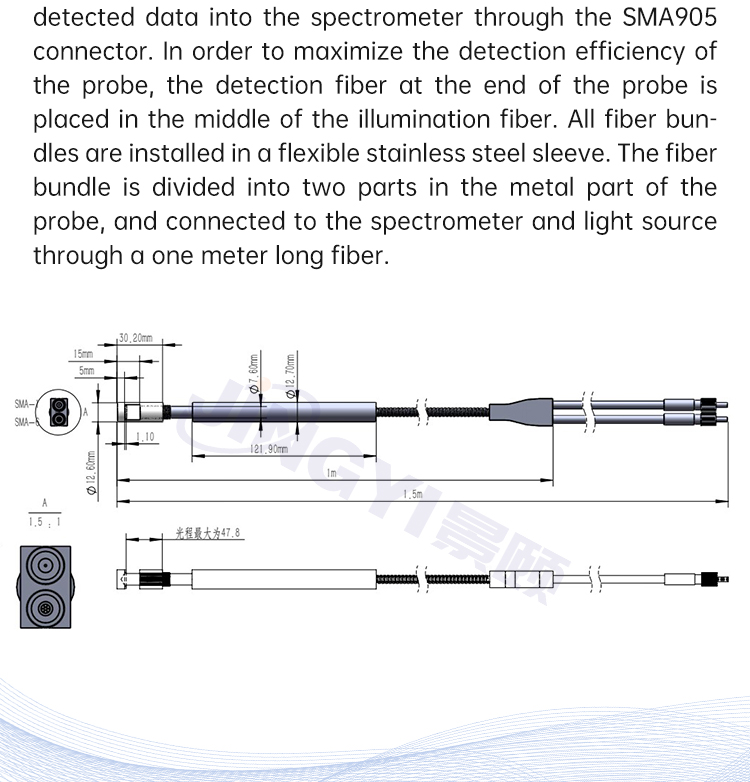

反射回来的光进入第7根探测光纤, 该光纤会把探测到的数据通过SMA905接头传导进光谱仪中。为了

使探头的探测效率最高，在探头末端的探测光纤被放置在照明光纤的中间。所有的光纤束都装在一

段可弯曲的不锈钢套管里。在探头中部的金属部分里光纤束被分成两部分，经过长度一米的光纤分别连接到光谱仪和光源

技术数据

光纤束	6 根照明光纤， 1 根探测光纤 , 均为 200 微米芯径 , 标准长度 2 米
波长范围	200-800 nm (UV/VIS) 或 350-2500 nm (VIS/NIR) ) 或 250-2500 (UV/VIS/NIR)
光纤接头	SMA905 接头 (2个)
光程	0.25 - 10 mm 物理间隙, 相应的光程为 0.5 -20 mm
探头末端	316不锈钢或者 PEEK 圆柱 , 140-160 mm( 长 )x 12.7mm (1/2 英寸直径 )，可以防水。可选- PK(PEEK材料)或-HY(Hastelloyò C276材料) 。
光纤套管	光纤通过一个硅胶内管和一个柔性镀铬黄铜外管来保护 , 套管也可以减轻光纤受到的压力。套管外径 5.0 mm ，作为选项可选择一个防水、金属强化的硅胶套管（-MS）。
工作温度	-30 oC 到100 oC. (-HT高温型可达200 oC)
压力	探头末端10 bar @ 25 oC
弯曲半径	最小弯曲半径 : 短时间 ( 几秒钟 ) 20 mm , 长时间 : 120mm
