产品概述

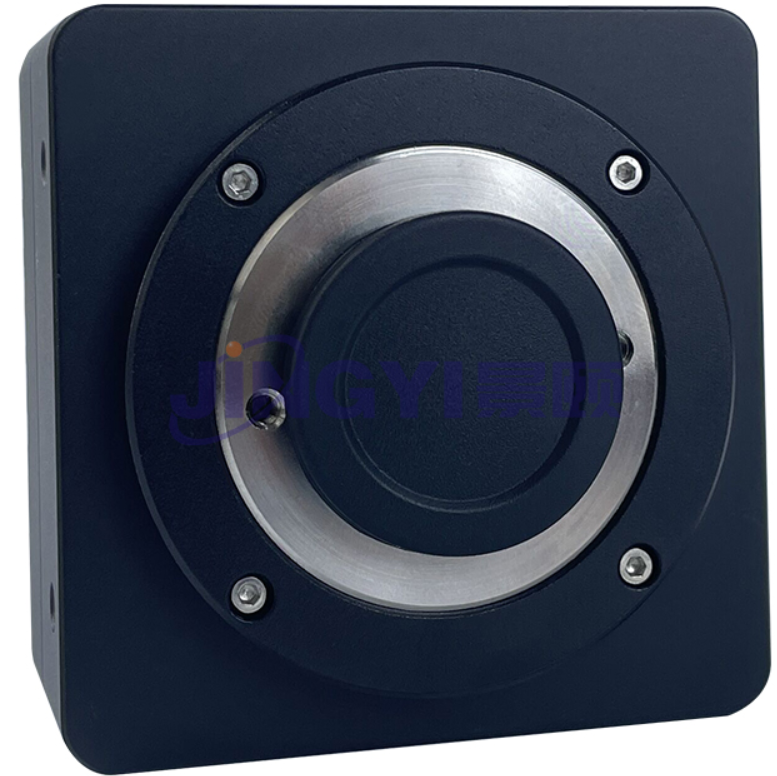

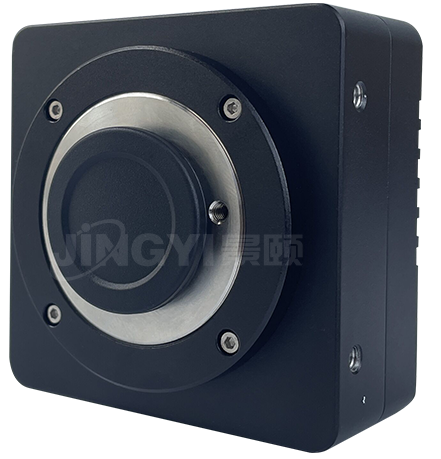

景颐光电自主研发的近红外光斑质量分析仪可实现400-1700nm红外激光光斑检测及测试应用，对激光光束的大小，形状和能量分布等参数进行全面的测试和分析，为客户提供定制光束质量分析一体化设计解决方案，并支持多应用开发。可根据客户不同需求进行模块化定制。基于InGaAs相机的光斑分析仪是确保用眼安全的军事、通信和医疗激光应用的理想选择
性能特点
InGaAs红外相机性能
符合ISO标准的准确性
本产品像素大小5.0 μm×5.0 μm
光斑检测直径范围50um-2.5mm
标配衰减片，方便操作，可选更高功率衰减配置，功率范围可达1000W
支持手动和自动实时曝光及增益调节
主要测量功能
光斑直径（长轴/短轴，X/Y方向）
椭圆度，高斯拟合度
能量分布，光束位置，发散角
Pass/Fail设置
高速度、高分辨率显示2D和3D伪彩色光束轮廓
实时进行光斑的伪彩色2D显示、长短轴的高斯曲线显示
支持控制相机的曝光、增益和分辨率
支持参数的统计分析
记录和导出参数，或者生成报告
读取光斑图片并测量参数
多选择的图片保存功能
支持USB3.0接口
图形化界面，易上手，可自由设置
可定制拓展功能
典型应用
激光器光斑测量
激光光斑模式缺陷检测
准直器光斑检测
光纤对准耦合分析
光学器件质量检查
外光路准直等
产品参数
|
型号 |
JYCCD-87IR |
|
传感器类型 |
InGaAs |
|
波长范围 |
400nm-1700nm |
|
感光面积 |
3.2mm × 2.56mm |
|
像元尺寸 |
5.0 μm × 5.0 μm |
|
分辨率 |
640×512（主分辨率） |
|
可测光斑大小 |
50um-2.5mm |
|
最大帧率 |
227.7fps @ 640×512（12bit） |
|
供电 |
USB3 接口供电 |
|
典型功耗 |
≤2.11W |
|
镜头接口 |
C 接口 |
|
外形尺寸 |
33mm × 33mm × 38mm |
|
重量 |
70g |
|
IP防护等级 |
IP40(正确安装镜头以及线缆的情况下) |
|
温度 |
工作温度-30 ~ 60°C,储藏温度-30 ~ 70°C |
|
湿度 |
20% ~ 90%RH无冷凝 |
*本技术规格最终解释权归生产厂家所有
