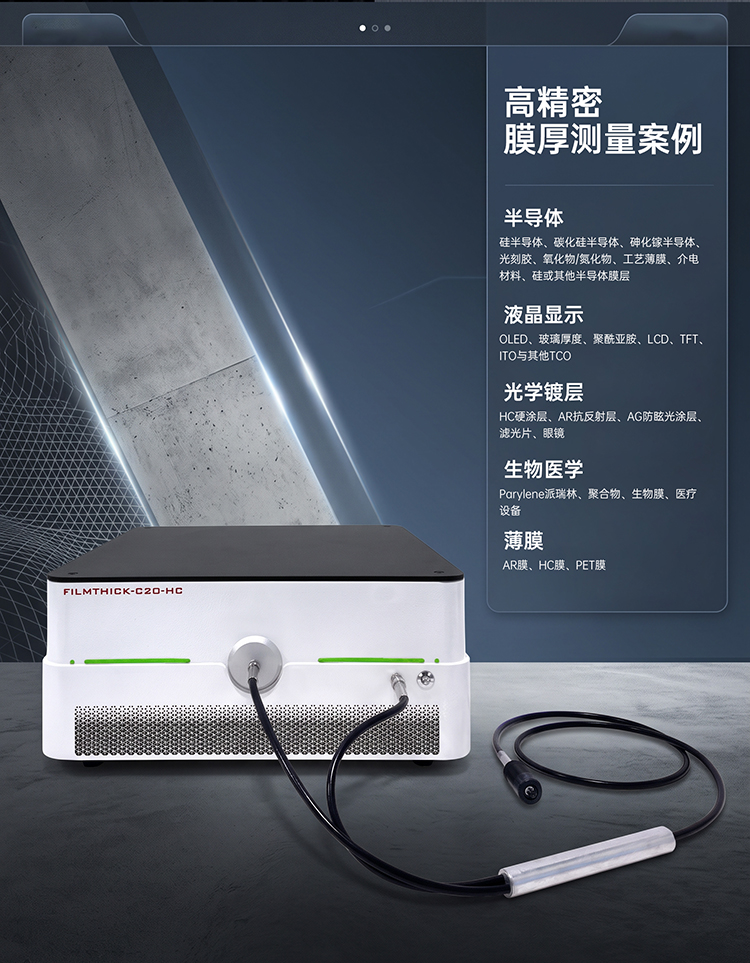

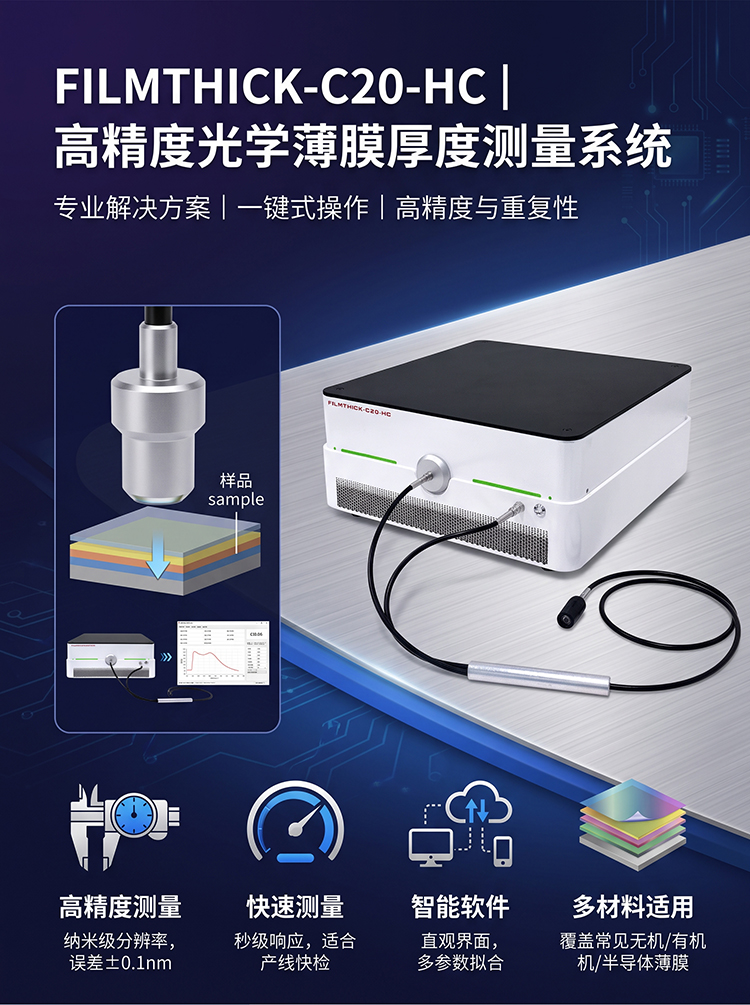

硬化膜接触式探头系列
探头式光学膜厚测量设备·硬化膜专用
硬化膜（Hard Coat）专用·接触式探头·贴合样品光程稳定·适配弧面与曲面件

产品简介

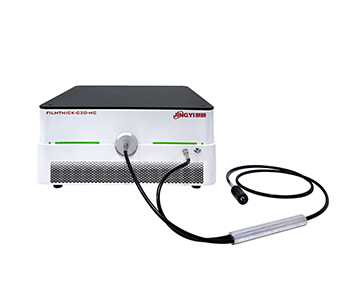

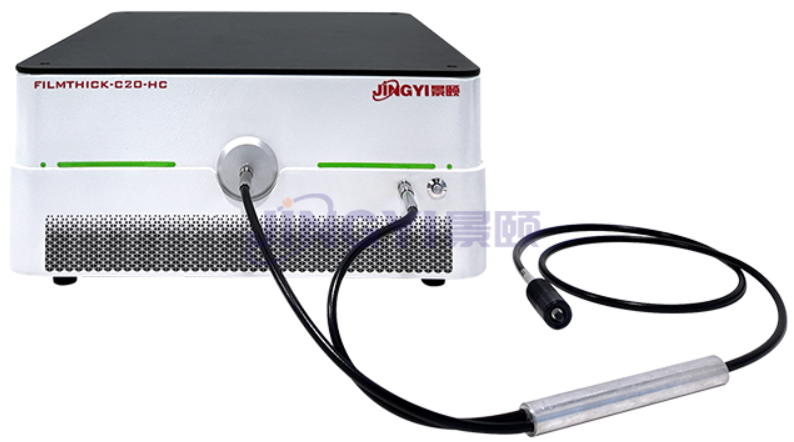

FILMTHICK-C20-HC 硬化膜接触式探头系列，面向车载 HC 硬化膜、手机与显示盖板硬化膜、眼镜镜片硬化膜等较硬涂层的厚度与均匀性检测。设备采用反射式光谱干涉测厚原理，机械结构集成进口长寿命卤钨灯光源，配合自研高精度光谱仪与 FFT 傅里叶法、极值法、拟合法三大反演算法；采用接触式探头贴合样品表面采集光谱，光程稳定、重复性好，接触压力可控并配软性接触头，尤其擅长眼镜镜片、车载大灯罩等弧面与曲面件。
配套 OPTICAFILMTEST 光学膜厚测量软件内置类型丰富、开放式的材料折射率数据库，测量期间可实时显示干涉、FFT 波谱和膜厚趋势，协助用户完成测试分析。可测量单层及多层硬化膜厚度、折射率 n、消光系数 k、反射率与颜色等参数。硬件采用模块化设计，核心部件可独立更换，便于后续功能扩展；探头形态与同轴立式支架按样品与现场条件选配。

核心卖点

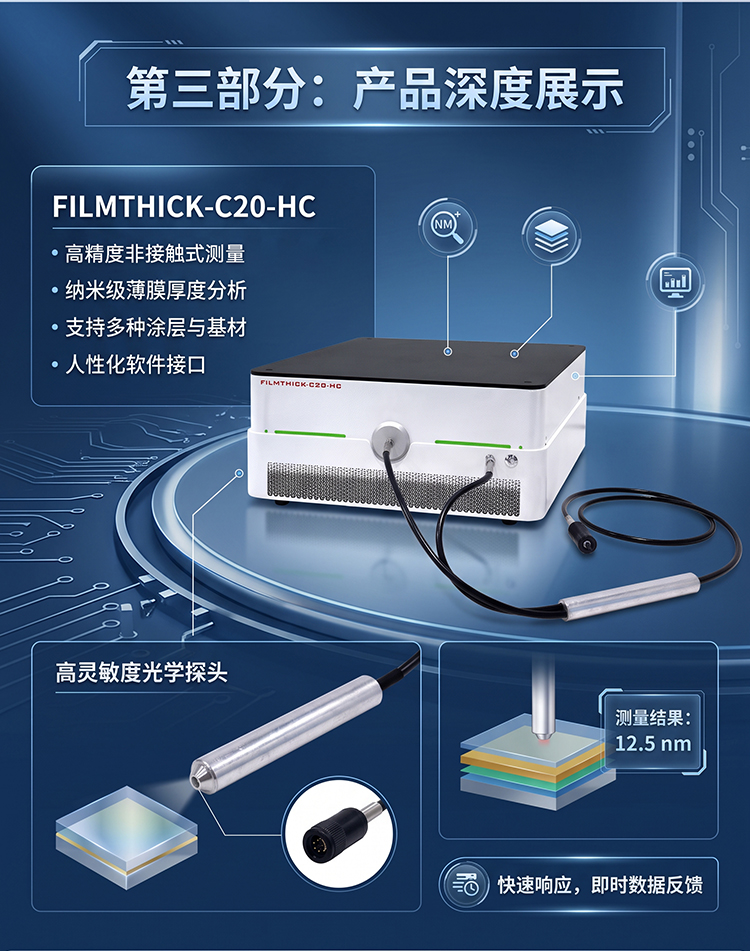

接触式探头，光程稳定探头贴合样品：表面采集光谱，光程稳定、重复性好；接触压力可控并配软性接触头，兼顾贴合与样品保护；
专攻硬化膜类涂层：面向车载 HC 硬化膜、手机盖板硬化膜、眼镜镜片硬化膜等较硬涂层，公司实测车载 HC 硬化膜约 52μm；
适配弧面与曲面件：平面与球面样品均可测量，典型场景为眼镜镜片、车载大灯罩等曲面光学件；

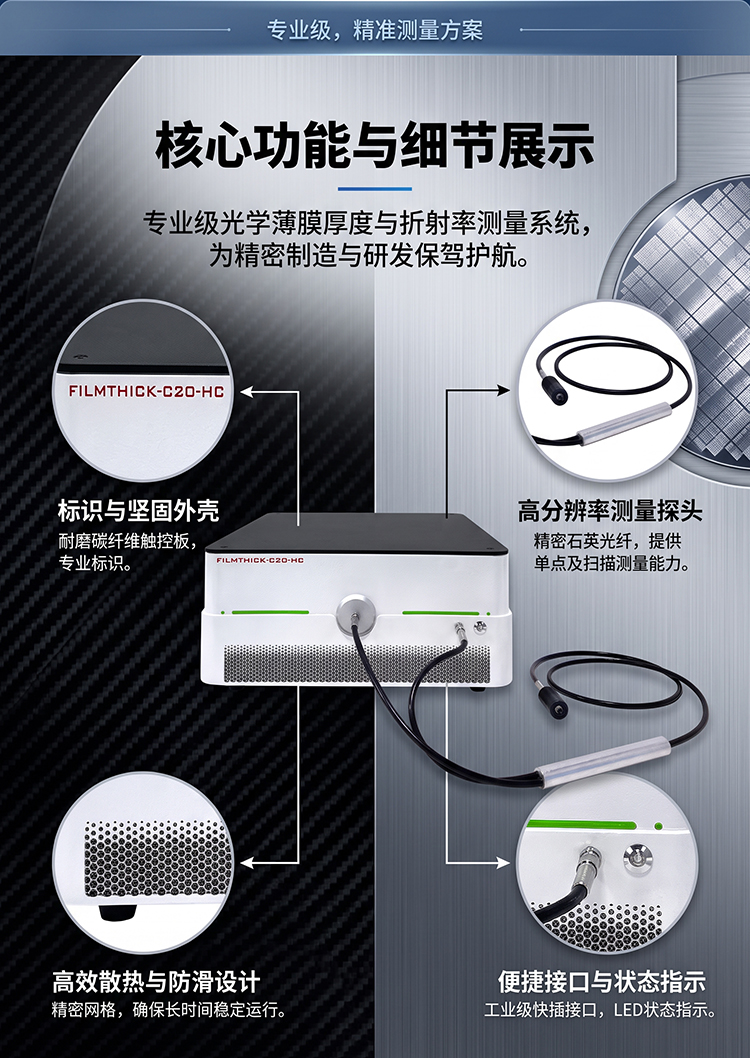

标准 SMA905 探头接口：光纤探头接口采用标准 SMA905 传输线路，配套同轴立式支架，确保测量稳定性与重复性；
探头形态可选：标准 1m；长距型 2 至 5m（大空间布局）；抗干扰型（屏蔽层增强）；软性弯曲型（复杂路径）；
与 C10 平台同源：共用 FFT / 极值 / 拟合三算法与 OPTICAFILMTEST 测量软件，内置开放式材料折射率数据库，配方与数据格式互通。



核心技术参数（ 标准配置指标）

光学原理	反射式光谱干涉法（接触式探头采集）
测量方式	接触式探头，探头贴合样品表面；接触压力可控，配软性接触头
探头接口	标准 SMA905 光纤接口，配套同轴立式支架
样品适配	平面与球面样品（如眼镜镜片、车载大灯罩）
探头形态	标准 1m / 长距型 2 至 5m / 抗干扰型 / 软性弯曲型
光源	机械结构集成的进口长寿命卤钨灯光源，寿命 ≥10,000 小时

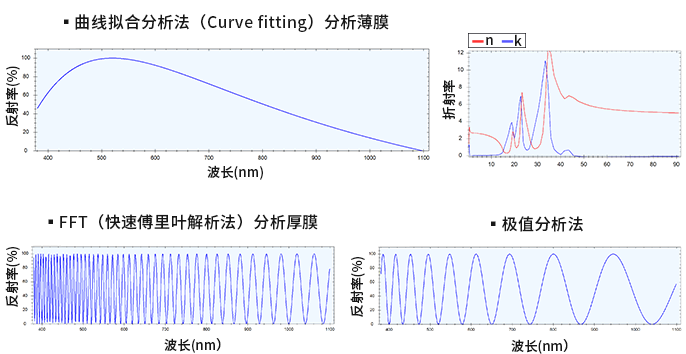

算法模型	FFT 傅里叶法、极值法、曲线拟合法；支持多层膜逐层拟合
可测参数	膜厚 d、反射率光谱 R(λ)、颜色、折射率 n、消光系数 k
软件	OPTICAFILMTEST 光学膜厚测量软件，Windows 10 / 11 64 位；内置开放式材料折射率数据库，支持 CSV / Excel / XML / PDF 报告导出
工作环境	温度 18-28℃，湿度 <80% 无结露；AC 220V ±10%，50Hz

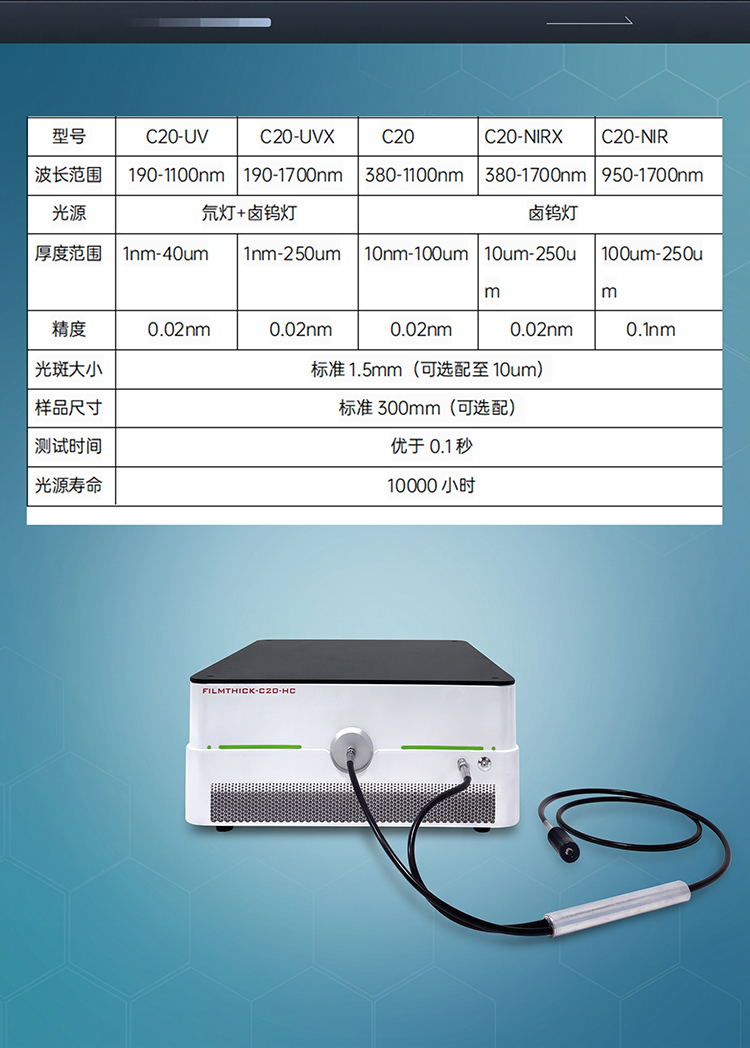

型号	UV	UVX	基础款	NIRX	NIR

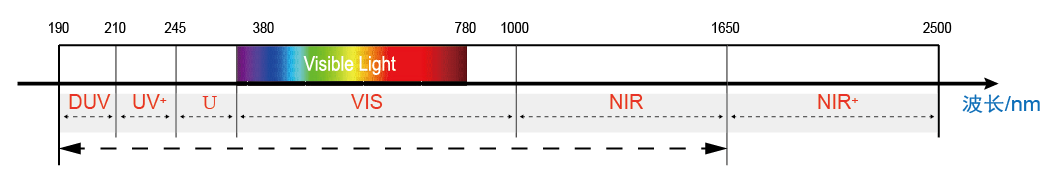

波长范围	190-1100nm	190-1700nm	380-1100nm	380-1700nm	950-1700nm
光源	氘灯+卤钨灯		卤钨灯

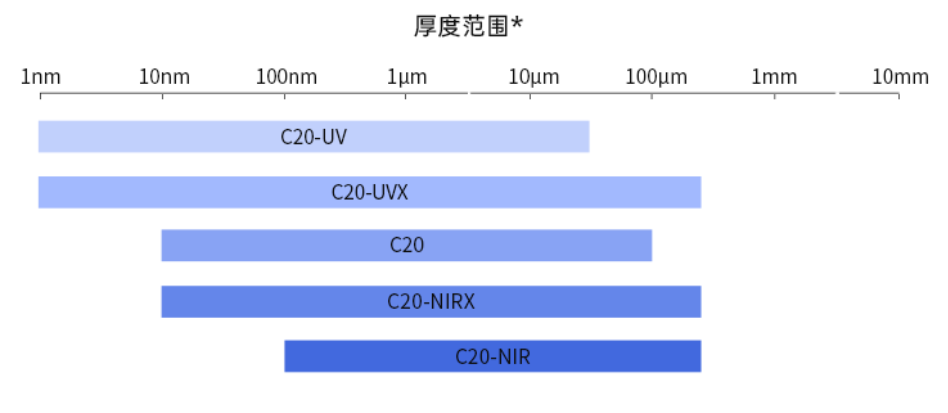

厚度范围	1nm-40um	1nm-250um	10nm-100um	10um-250um	100um-250um
精度	0.02nm	0.02nm	0.02nm	0.02nm	0.1nm

*本技术规格最终解释权归生产厂家所有



探头选型（按样品形态与现场条件选配）

标准型探头	长度 1m，适配平面与球面样品（如眼镜镜片），最通用的常规配置
长距型探头	长度 2 至 5m，适用于测量空间受限或需要远距离操作的大空间布局
抗干扰型探头	屏蔽层增强，适用于有电磁干扰或邻近大功率设备的现场
软性弯曲型探头	探头可弯曲，适用于复杂路径与狭小空间的测量场景
同轴立式支架	标准配套，确保探头位置稳定与测量重复性；适配平面与弧面件





适用行业与应用场景

车载大灯 HC 硬化涂层

手机盖板硬化膜

眼镜镜片硬化膜

显示盖板硬化膜

镜片与曲面件镀层

精密零件涂层

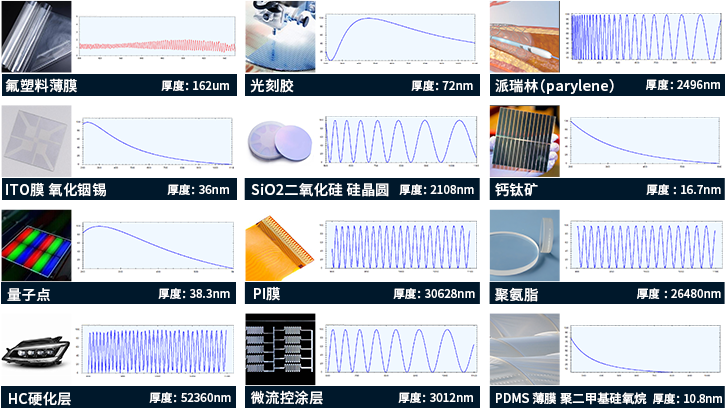

典型膜层实测数据

样品与膜层	实测厚度	应用领域
HC 硬化膜（车载）	52360nm	汽车大灯硬化涂层
聚酰亚胺硬化膜	26480nm	柔性显示盖板
PI 膜（厚膜）	30628nm	柔性基底

*本系列详细技术参数以最新规格书为准，膜厚量程、重复性等指标请联系销售工程师获取。上表实测数据来自实际客户样品测量记录，具体样品可行性以寄样实测结果为准。



标准配置

主机（含自研高精度光谱仪与光路）	1 台
进口长寿命卤钨灯光源	1 套
测量软件（预装授权，三级权限管理）	1 套
SiO₂/Si 标准校准样片	1 套
中文操作说明书、软件手册与校准证书	1 套
常用工具包与备用耗材	1 套
远程诊断与在线升级模块	1 套
运输包装箱	1 套



服务承诺

安装与培训	提供在线远程培训与上门安装服务，安装完成后进行操作培训，涵盖仪器操作、软件使用、测量方法与数据分析
保修期限	自购买之日起一年免费保修，保修期内质量问题免费维修并更换故障部件；质保期外提供终身成本价维护
响应时效	工作日 8 小时内响应；紧急情况 4 小时内首次响应
上门时效	广州及周边 24 小时内上门，华南 48 小时内，全国主要省会城市 72 小时内到达现场
备件支持	故障件 7 个工作日内提供解决方案，常用耗材与易损件本地仓储备货
校准与计量	提供国家计量院或第三方可追溯校准证书（CNAS可选）
打样测试	合同签订前可安排实际样品免费打样测试，出具实测评估系数与重复性数据
软件升级	仪器使用寿命内免费升级（同机型）；提供远程诊断与在线升级模块



为什么选择景颐光电？
自主研发
膜厚反演算法（FFT 傅里叶法、极值法、曲线拟合法）与OPTICAFILMTEST 测量软件均为我司自主研发；光谱采集模块采用自研高精度光谱仪；



国家高新技术企业
公司成立于 2013 年，国家高新技术企业、专精特新企业、科技创新小巨人企业；与清华大学、北京大学等高校及研究院长期合作；



本地化服务
广州总部直服全国，提供在线远程培训、上门安装、远程故障诊断与备件速发；服务链路短于进口品牌经代理的间接模式；



可打样验证
合同签订前可安排实际样品免费打样测试，出具实测评估系数与重复性数据，作为配置确认与验收依据。
