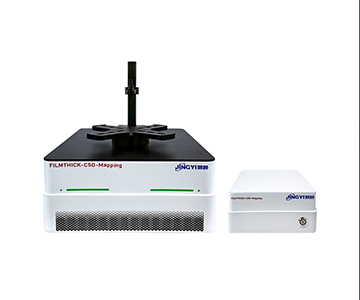

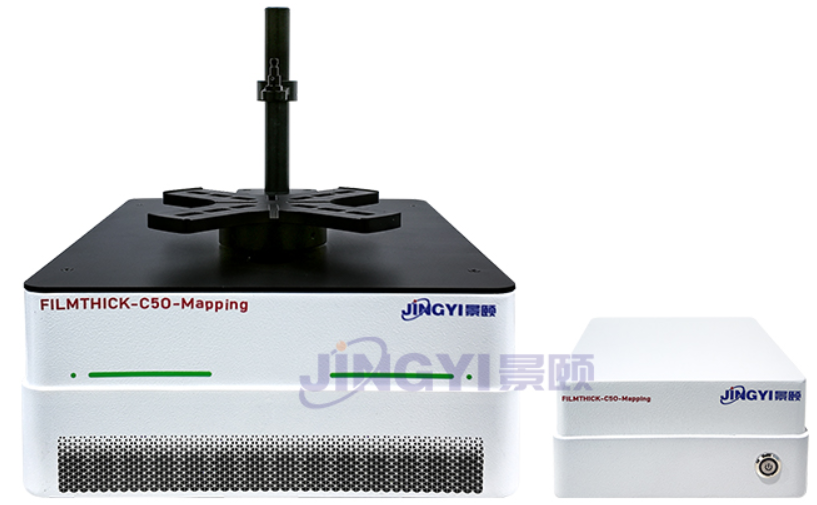

光学反射膜厚仪FILMTHICK-C50-Mapping

光学反射膜厚仪FILMTHICK-C50-Mapping



光学反射膜厚仪FILMTHICK-C50-Mapping
Mapping量圆测绘系列
光学反射膜厚仪·晶圆级全片测绘
晶圆级Mapping量圆测绘·380-1100nm光谱干涉·15nm至70μm 非接触测厚·2至12英寸全兼容



产品简介
FILMTHICK-C50-Mapping 是面向半导体晶圆、平板显示与精密光学镀膜行业的晶圆级 Mapping 量圆测绘机型,在 FILMTHICK-C 系列干涉型膜厚测量平台基础上,集成 R-Theta 极坐标自动移动平台、真空吸附晶圆载台与 Mapping 量圆测绘专用软件。设备采用反射式光谱干涉测厚原理,机械结构集成进口长寿命卤钨灯光源,配合自研高精度光谱仪与 FFT 傅里叶法、极值法、拟合法三大反演算法,对 2 至 12 英寸晶圆实现非接触、无损、高精度测量,覆盖单层及多层薄膜厚度、折射率 n、消光系数 k、反射率与颜色等参数,并输出全样品二维与三维膜厚分布图。
配套 OPTICAFILMTEST 光学膜厚测量软件内置类型丰富、开放式的材料折射率数据库,测量期间可实时显示干涉、FFT 波谱和膜厚趋势,协助用户完成测试分析。硬件采用模块化设计,核心部件可独立更换,便于后续功能扩展。



核心卖点
晶圆级全片测绘:R-Theta 极坐标自动平台承载样品做径向与旋转两自由度运动,光学系统静止,点与点之间无装配一致性差异;自动生成 2D 等高线云图、3D 立体分布图与剖面线;

快:单点测量时间小于 0.5 秒;5 点位 / 5 秒、25 点位 / 14 秒、57 点位 / 30 秒,显著压缩检测节拍;

宽量程高精度兼得:单台覆盖 15nm 至 70μm,重复性 0.2nm,稳定性优于 0.05nm,减少设备投入与样品切换工时;

2至12 英寸全规格:2 / 4 / 6 / 8 / 12 英寸晶圆直接上片,无需按尺寸另购卡盘;

六类扫描路径:圆与同心圆 / 矩形与方形 / 放射状 / 中心或边缘去除 / 4 定点 / 用户自定义,另支持点位编程与 D 分布;

测量与仿真一体:除厚度反演外同步给出折射率 n 与消光系数 k 及反射率、颜色;内置反射率模拟模块可辅助新膜层工艺开发。

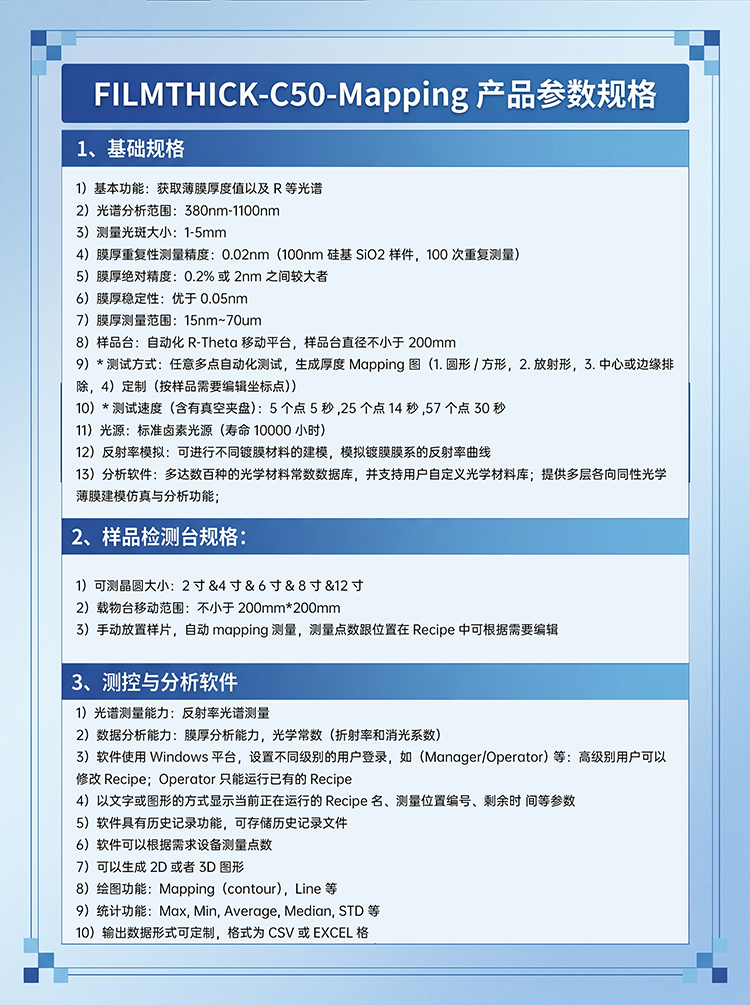

核心技术参数(标准配置指标)

产品型号

FILMTHICK-C50-Mapping

光学原理

反射式光谱干涉法(白光干涉),非接触、无损测量

光谱范围

380nm - 1100nm(可见光至近红外)

光源

机械结构集成的进口长寿命卤钨灯光源,寿命超过 3000 小时

测量光斑大小

1.5mm(标准配置,可按样品需求选配)

膜厚测量范围

15nm - 70μm

膜厚重复性精度

0.2nm(100nm SiO₂/Si 标准样品 100 次测量取最大值)

膜厚绝对精度

0.2% 或 2nm(取两者较大者)

膜厚稳定性

优于 0.05nm

可测参数

膜厚 d、反射率光谱 R(λ)、颜色、折射率 n、消光系数 k

反射率模拟

支持不同膜层结构建模与镀膜系统反射率曲线模拟

算法模型

FFT 傅里叶法、极值法、曲线拟合法,支持多层膜逐层拟合

单点测量时间

小于 0.5 秒

Mapping 扫描速度

5 点位 / 5 秒;25 点位 / 14 秒;57 点位 / 30 秒

样品台形式

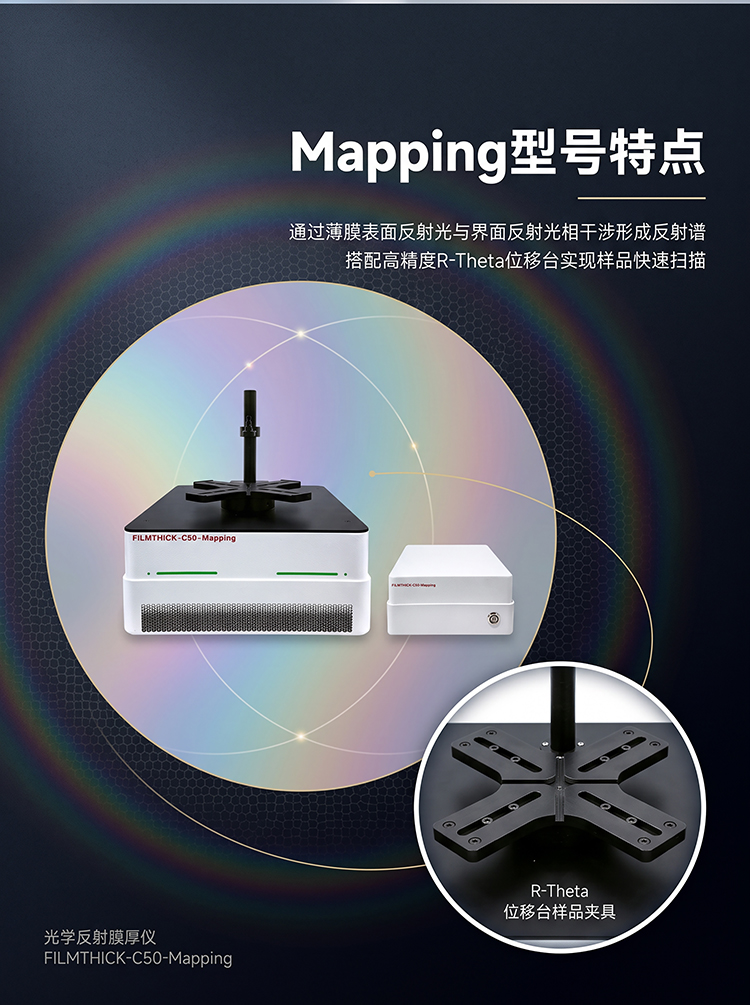

R-Theta 极坐标自动移动平台(径向 + 旋转双自由度)

移动范围

不小于 200mm × 200mm,可扩展至 300mm × 300mm

支持样品尺寸

2 英寸 / 4 英寸 / 6 英寸 / 8 英寸 / 12 英寸晶圆

手动操作移动重复性

±0.2mm(100nm SiO₂/Si 样品 100 次测量取最大值)

支持扫描路径

圆 / 矩形 / 方形 / 放射状 / 中心或边缘去除 / 4 定点 / 用户自定义

软件

OPTICAFILMTEST 光学膜厚测量软件(Mapping量圆测绘版),Windows 10 / 11 64 位;内置开放式材料折射率数据库

用户权限

Manager / Operator / Controller 三级权限管理

数据导出

CSV / Excel / XML 及二维、三维图形文件

系统集成

支持与上位 MES / SPC 系统对接(接口按项目开放)

工作环境

温度 18-28℃,湿度 <80% 无结露;AC 220V±10%,50Hz





型号

UV

UVX

基础款

NIRX

NIR

波长范围

190-1100nm

190-1700nm

380-1100nm

380-1700nm

950-1700nm

光源

氘灯+卤钨灯

卤钨灯

厚度范围

1nm-40um

1nm-250um

10nm-100um

10um-250um

100um-250um

精度

0.02nm

0.02nm

0.02nm

0.02nm

0.1nm

*本技术规格最终解释权归生产厂家所有



适用行业与应用场景

半导体晶圆镀膜均匀性

平板显示(FPD)

精密光学镀膜

新能源与光伏

生命科学与生物医学

Micro-LED 与光通信



典型膜层实测数据

样品与膜层

实测厚度

应用领域

SiO₂(二氧化硅)

2108nm

光学镀膜与钝化层

ITO(氧化铟锡)

36nm

触摸屏与智能窗

派瑞林(Parylene)

2490nm

医用植入物保护层

微透镜涂层

3012nm

光学元件

*上述精度指标在标准 100nm SiO₂/Si 样品、室温 23±2℃ 环境下测得。实测数据来自 FILMTHICK-C 系列在实际客户样品上的测量记录,具体样品的测量可行性以寄样实测结果为准。



分支机型(同一平台,按样品形态分支)

FILMTHICK-C50-XY C50-Mapping 的分支机型

面向方形与异形基板样品。采用 XY 直角坐标定点位移平台,以笛卡尔坐标编辑或导入点位表,逐点采集光谱并反演厚度,适合只关注若干指定位置的抽检场景,以及矩形、条状、异形基板的点位测量。

波长范围

380nm - 1700nm(VIS 与 NIR 双探测器,数据无缝拼接)

膜厚测量范围

10μm - 250μm(常规膜层,中厚膜优先)

膜厚重复性

≤0.02nm

膜厚绝对精度

≤0.2% 或 2nm(取两者较大者)

平台形式

XY 直角坐标双轴精密位移平台(伺服 + 滚珠丝杠 + 光栅尺闭环)

有效行程

300mm × 300mm,可扩展至 400mm × 400mm

定位精度

≤ ±5μm

重复定位精度

≤ ±2μm

最小步进量

1μm

移动速度

0 - 200mm/s

点位容量

单次 Recipe 支持 200 个点位以上

点位编排

矩阵自动生成 / 坐标手工输入 / 鼠标点选 / CSV与 Excel 点位表导入

整机形态

落地式一体化钢制机柜,约 600mm × 750mm × 1500mm

安全配置

前门观察窗 + 门控安全联锁 + 急停按钮,符合 IEC 60825-1

*本技术规格最终解释权归生产厂家所有



标准配置

主机(含自研高精度光谱仪与光路)

1 台

进口长寿命卤钨灯光源

1 套

测量软件(预装授权,三级权限管理)

1 套

SiO₂/Si 标准校准样片

1 套

中文操作说明书、软件手册与校准证书

1 套

常用工具包与备用耗材

1 套

远程诊断与在线升级模块

1 套

运输包装箱

1 套





服务承诺

安装与培训

提供在线远程培训与上门安装服务,安装完成后进行操作培训,涵盖仪器操作、软件使用、测量方法与数据分析

保修期限

自购买之日起一年免费保修,保修期内质量问题免费维修并更换故障部件;质保期外提供终身成本价维护

响应时效

工作日 8 小时内响应;紧急情况 4 小时内首次响应

上门时效

广州及周边 24 小时内上门,华南 48 小时内,全国主要省会城市 72 小时内到达现场

备件支持

故障件 7 个工作日内提供解决方案,常用耗材与易损件本地仓储备货

校准与计量

提供国家计量院或第三方可追溯校准证书(CNAS可选)

打样测试

合同签订前可安排实际样品免费打样测试,出具实测评估系数与重复性数据

软件升级

仪器使用寿命内免费升级(同机型);提供远程诊断与在线升级模块





为什么选择景颐光电?
自主研发
膜厚反演算法(FFT 傅里叶法、极值法、曲线拟合法)与OPTICAFILMTEST 测量软件均为我司自主研发;光谱采集模块采用自研高精度光谱仪;



国家高新技术企业
公司成立于 2013 年,国家高新技术企业、专精特新企业、科技创新小巨人企业;与清华大学、北京大学等高校及研究院长期合作;



本地化服务
广州总部直服全国,提供在线远程培训、上门安装、远程故障诊断与备件速发;服务链路短于进口品牌经代理的间接模式;



可打样验证
合同签订前可安排实际样品免费打样测试,出具实测评估系数与重复性数据,作为配置确认与验收依据。
